當前位置：首頁>產品中心>直線軸承系列>直線滾動軸承

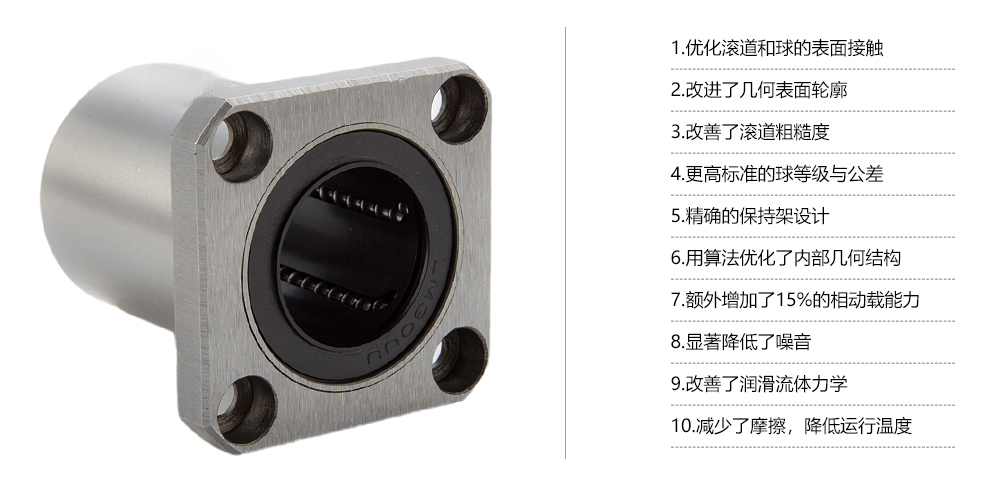

● 優化滾道和球的表面接觸
● 改進了幾何表面輪廓
● 改善了滾道粗糙度
● 更高標準的球等級與公差
● 精準的保持架設計
● 用算法優化了內部幾何結構
● 額外增加了15%的相動載能力
● 顯著降低了噪音
● 改善了潤滑流體力學
● 減少了摩擦，降低運行溫度
● 大大提高了精度

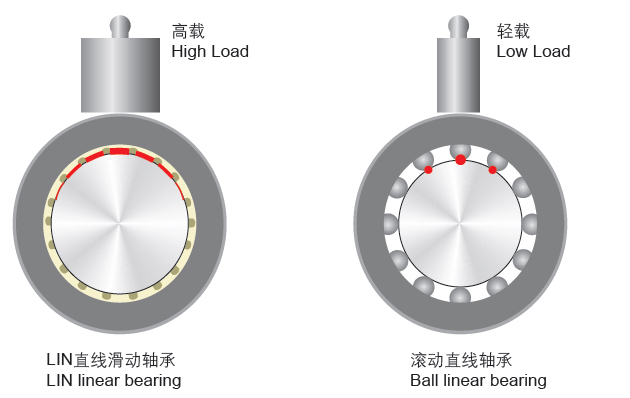

LIN直線軸承高承載能力
LIN LINEAR BEARING HIGH LOAD CAPACITY
 | LIN直線軸承作為一種直線滑動軸承，工作面是以面形式與軸表面接觸，而傳動的滾珠直線軸承是以點線的形式和軸表面接觸； 這就決定了較大接觸面的LIN系列直線軸承具有比滾珠直線軸承更高的承載能力。 |

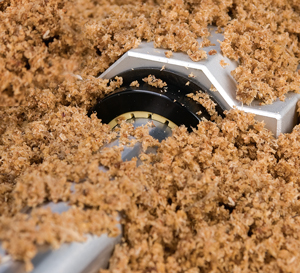

LIN直線軸承在污垢、灰塵中干運行
LIN LINEAR BEARINGS RUN DRY IN DIRT AND DUST
| LIN直線軸承滑動膜是專門為干運行而開發的高性能材料； 特殊的專利結構設計允許軸承在污垢、灰塵或沙粒中平穩運行，螺旋式結構設計能使得臟物很快速的落入到設計的凹槽中，并通過不斷的直線運動最終被從凹槽中帶出直線軸承系統。 而傳統的金屬滾動直線軸承在有污垢、灰塵或沙粒存在的情況下會很容易出現卡死、跑珠等現象而卡死，甚至?xí)蚩ㄋ垃F(xiàn)象導致軸被拉傷。 |   |

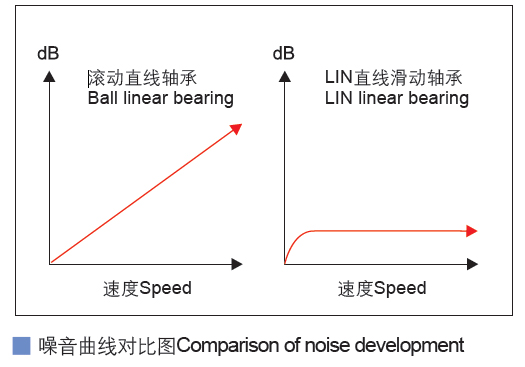

LIN直線軸承低噪音運行 LIN LINEAR BEARING LOW NOISE OPERATION 金屬滾珠直線軸承由于滾珠在運動過程中與保持架體之間的撞擊所發出的噪音，而且這種噪音會隨著速度的加快而增高。但LIN直線軸承的工作面為滑動摩擦設計，所以在運行過程中只能發出較低的摩擦聲，運行噪音非常低。 | LIN直線軸承允許經常接觸清洗液 ALLOW FREQUENT CONTACT WITH CLEANING FLUIDS LIN直線軸承被經常用于食品包裝機械的導向機構中，經常受到清洗液的沖刷；多年的使用證明LIN直線軸承正如所設計的那樣足夠抵抗各類堿性清洗液的腐蝕，甚至能整體浸泡在液體介質中運行。 |
滑動膜性能數據表
SLIDING FILM PERFORMANCE DATA SHEET
項 目 | 標 準 | 單位 | CSB-EPB13 | CSB-EPB5 |
| 密度 | ISO1183 | g/cm3 | 1.48 | 1.44 |
| 顏色 | 黃色 | 黑色 | ||
| RH50/+23℃時的吸濕性 | ASTMD570 | % | 0.2 | 0.1 |
| 最大吸水率 | % | 1.2 | 0.5 | |
| 對鋼的動摩擦系數-干 | 0.05-0.15 | 0.09-0.25 | ||
| 最大P.V值 | N/mm2×m/s | 0.4 | 1.5 | |
| 彎曲模量 | ISO178 | MPa | 2400 | 7900 |
| 彎曲強度+23℃ | ISO178 | MPa | 75 | 170 |
| 抗壓強度 | MPa | 60 | 100 | |
| 允許最大表面靜壓力+20℃ | MPa | 35 | 150 | |
| 邵氏硬度 | ISO868 | D | 74 | 85 |
| 連續工作溫度 | ℃ | -50/+90 | -100/+250 | |
| 短時運行溫度 | ℃ | -50/+120 | -100/+315 | |
| 導熱性 | ASTME1461 | W/m*k | 0.25 | 0.6 |
| 線性熱膨脹系數+23℃ | ASTMD696 | K-1×10-5 | 9 | 5 |
| 燃燒性能 | UL94 | HB | VO | |
| 體電阻率 | IEC60093 | Ωcm | >1015 | >108 |
| 面電阻率 | IEC60093 | Ω | >1012 | >107 |

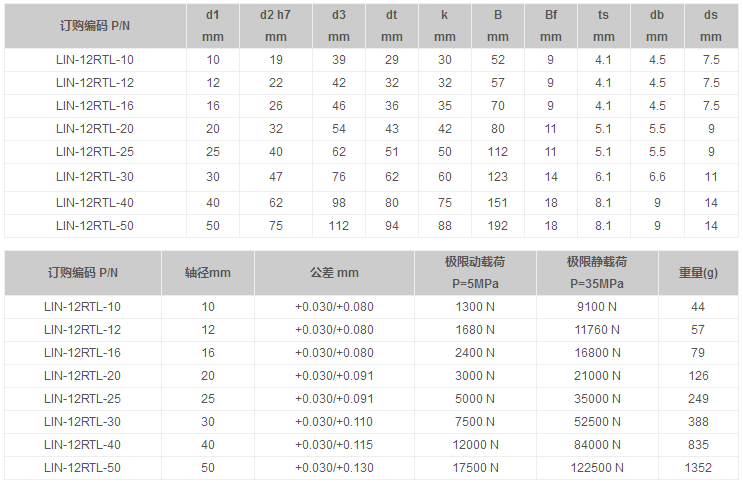

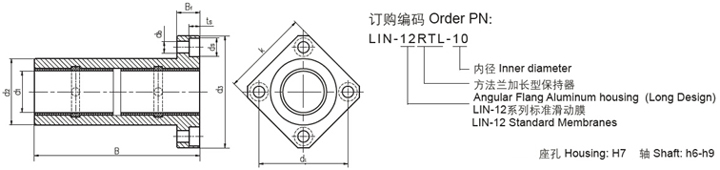

由于尺寸較多，未能全部上傳，其他尺寸請咨詢客服，可定制
LIN直線軸承高承載能力
LIN LINEAR BEARING HIGH LOAD CAPACITY
公稱內徑 | 最大許可動載荷 | 最大許可靜載荷 | ||
LIN-11丶13滑動膜系列 | LIN-12滑動膜系列 | LIN-11丶13滑動膜系列 | LIN-12滑動膜系列 | |
10 | 870N | 780N | 6090N | 5460N |
12 | 1152N | 1008N | 8064N | 7056N |
16 | 1728N | 1440N | 12096N | 10080N |
20 | 2700N | 1800N | 18900N | 12600N |
25 | 4350N | 3000N | 30650N | 21000N |
30 | 6120N | 4500N | 42840N | 31500N |
40 | 9600N | 7200N | 62700N | 50400N |
50 | 1500N | 10500N | 105000N | 73500N |
由于尺寸較多，未能全部上傳，其他尺寸請咨詢客服，可定制
由于尺寸較多，未能全部上傳，其他尺寸請咨詢客服，可定制
